掘进机的结构及其特点

发布日期:2018-08-27 作者: 点击:

掘进机的结构及其特点:

1、掘进机结构特点

2、截割部

截割部由截割头、伸缩部、截割减速机、截割电机组成。截割头为园锥台形,有两种不同大小截割头,截割头通过花键套和2个M30的高强度螺栓与花键轴相联。

伸缩部位于截割头和截割减速机中间,通过伸缩油缸使截割头部伸缩。

截割减速机是两级行星齿轮传动,它和伸缩部用26个M24的高强度螺栓相联。

截割电机为双速水冷电机,使截割头获得2种转数,它与截割减速机通过定位销和25个M24的高强度螺栓相联。

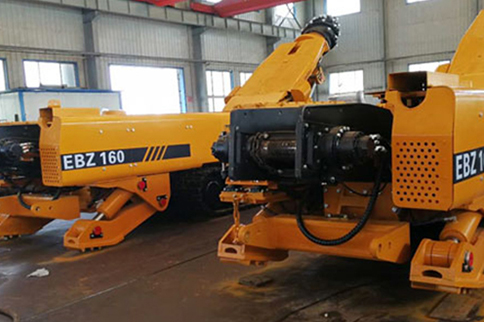

掘进机截割部

1、切割头可伸缩,因此有以下四大优点:

(1)在破碎顶板时巷道中线处的空顶距可控制得很小,从而安全性高;

(2)只有伸缩才好配置机载锚杆机;

(3)在掘进机陷入泥中时,可通过切割头的伸缩进行自救;

(4)底板破碎时不会加剧其泥化;

2、突破行业除尘难关

(1)zhuanli内喷雾水密封外置。

(2)zhuanli内置端面密封加自动补偿式水密封。

(3)zhuanli自动防堵内喷雾喷嘴。

(4)强雾少水外喷雾喷嘴。

(5)内喷雾加强四道密封,可靠性高。

3、轴承选用FAG进口轴承、密封选用派克进口密封,可靠性高。

4、截割头升降回转可同时进行

5、截割电机、截割减速器采用特殊的螺纹连接确保在截割强震动下螺栓不松动。

6、减速机齿轮副采用全新的热处理工艺和齿面强化工艺,比现有掘进机减速机齿轮强度提高20%以上,采用磨后表面强化,噪声不高于78分贝(行业标准为不高于85分贝)。与强化前相比,齿根弯曲强度提高2倍,齿面疲劳强度提高到130%。

7、伸缩部主轴承由中载系列改进为重载系列,伸缩部内筒加厚,使其整体寿命提高30%以上

8、伸缩筒选用27SiMn,热处理后性能好。
